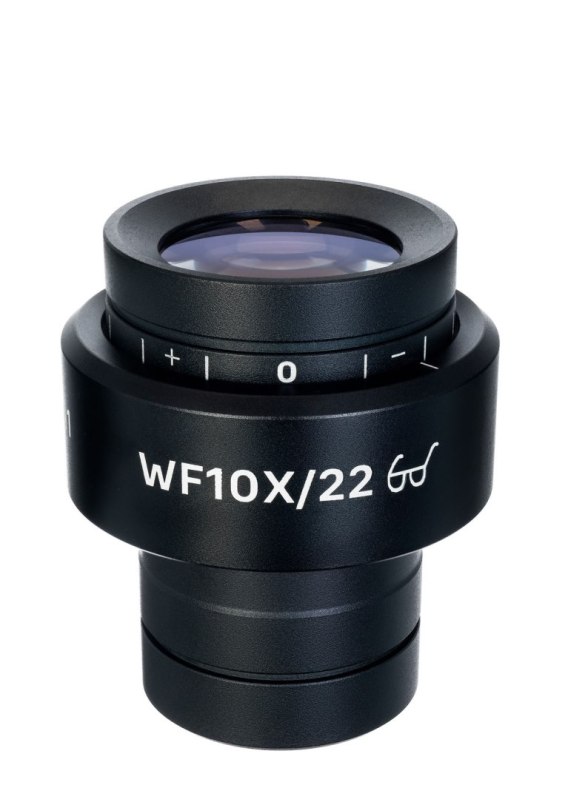

Okular ze skalą (D 30 mm) 10х/22 mm MAGUS SE10S

Okular SE10S ma nie tylko 10-krotne powiększenie, ale jest również wyposażony w skalę do oceny rozmiaru preparatu lub jego struktur w milimetrach lub mikronach. Skala jest oznaczona w odstępach co 0,1 mm i jest umieszczona w obszarze przysłony pola okularu. Przed rozpoczęciem pomiarów należy skalibrować skalę i dostosować ją do parametrów każdego obiektywu, który będzie używany. Model SE10S jest montowany w tubie o średnicy 30 mm.

Kalibracja

Kalibracja jest przeprowadzana przy użyciu preparatu kalibracyjnego (mikrometru stolika). Umieść go na stoliku i ustaw ostrość mikroskopu na skali podzielonej na segmenty 0,1 mm. Następnie obróć okular w tubie, aż podziałki na skali okularu będą ustawione równolegle do podziałek na preparacie kalibracyjnym.

Obliczenia

Aby skalibrować skalę okularu dla wybranego obiektywu, należy użyć wzoru:
E = TL/A, gdzie
E - podziałka skali okularu;
T - podziałka skali mikrometryczna stolika oznaczona na mikrometrze stolika (0,01 mm);
L - liczba podziałek na mikrometrze stolika;
A - liczba podziałek na skali okularu.

Należy zapisać wartość E dla każdego obiektywu. Podczas pomiaru preparatu policz liczbę podziałek na skali okularu między dwoma żądanymi punktami. Następnie pomnóż tę liczbę przez E. Wynikiem jest wartość liniowa mierzonego obiektu.

Kompatybilność:

• Mikroskop stereoskopowy MAGUS Stereo 9T
