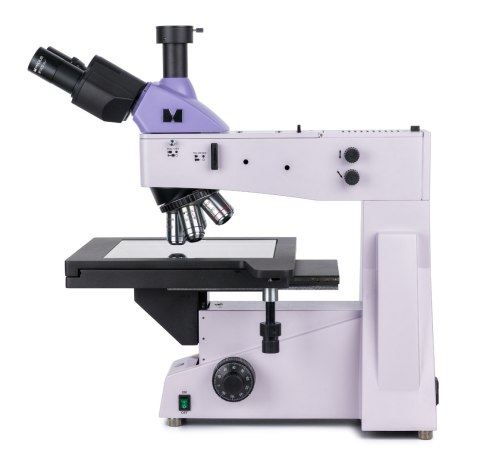

Mikroskop metalurgiczny MAGUS Metal 650 BD

Symbol: 82901

Mikroskop metalurgiczny MAGUS Metal 650 BD jest odpowiedni do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych długich i szerokich obiektów. Jest wyposażony w duży stolik, na którym można łatwo umieścić duże preparaty, a także mechanizm precyzyjnej regulacji ostrości ze skalą 0,7 µm do prowadzenia wysoce dokładnych obserwacji przy dużym powiększeniu. Obserwacje metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym. Mikroskop jest odpowiedni do kontroli jakości w laboratoriach, centrach badawczych i na wydziałach uniwersyteckich.

Dostępność: Mało
45599.94
szt.
Zamówienie telefoniczne: 503683635 Zostaw telefon
Wysyłka w ciągu: 24 godziny
Cena przesyłki:
0
  • Kurier (Pobranie) 0
  • Odbiór osobisty 0
  • Kurier UPS 0
  • Paczkomaty InPost 12
  • Poczta Polska 35
  • Poczta Polska (Pobranie) 40
Więcej o produkcie
Gwarancja producenta:
Tak
Waga
21 kg

Mikroskop metalurgiczny MAGUS Metal 650 BD jest odpowiedni do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych długich i szerokich obiektów. Jest wyposażony w duży stolik, na którym można łatwo umieścić duże preparaty, a także mechanizm precyzyjnej regulacji ostrości ze skalą 0,7 µm do prowadzenia wysoce dokładnych obserwacji przy dużym powiększeniu. Obserwacje metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym. Mikroskop jest odpowiedni do kontroli jakości w laboratoriach, centrach badawczych i na wydziałach uniwersyteckich.

Układ optyczny

Głowica trójokularowa ma trzecią tubę do zamontowania kamery cyfrowej. Pokrętło wyboru źródła światła/kamery kieruje wiązkę światła do kamery w celu uzyskania jasnych oraz szczegółowych zdjęć i filmów, które można wyświetlać na zewnętrznym wyświetlaczu. Kamera nie jest częścią podstawowej konfiguracji. Na lewym okularze jest pierścień regulacji dioptrii do regulacji ostrości obrazu.

Obiektywy planarno-achromatyczne z oznaczeniem BD opracowano specjalnie do obserwacji mikroskopowych metodą jasnego i ciemnego pola. Mają one dużą odległość roboczą. Pięć z nich jest dołączonych do zestawu - po jednym do każdego gniazda miski rewolwerowej. W razie potrzeby wszystkie zamontowane obiektywy można szybko wymienić na obiektywy opcjonalne. Układ optyczny z korekcją do nieskończoności o powiększeniu od 50 do 800 razy. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz - użytkownik widzi obiektyw umieszczony na ścieżce optycznej.

Oświetlenie

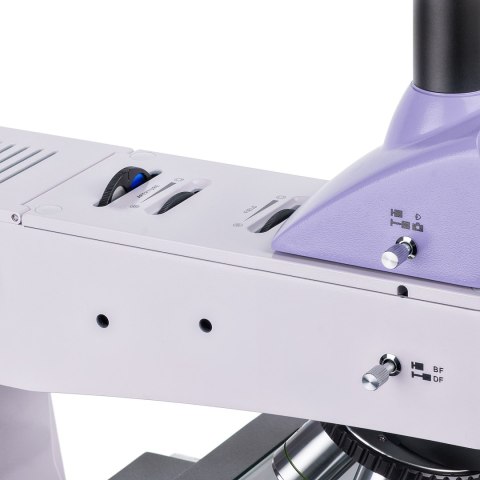

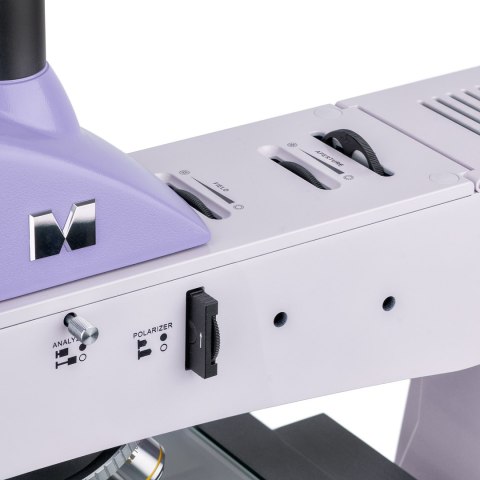

Układ oświetlenia ze źródłem światła odbitego opracowano tak, aby podczas wszystkich obserwacji uzyskać bardzo szczegółowy obraz, niezależnie od używanego typu obiektywu oraz techniki obserwacji mikroskopowych. Źródło oświetlenia to żarówka halogenowa o mocy 50 W, która generuje jasne i równomierne światło o ciepłej barwie. Do regulacji oświetlenia można zastosować metodę oświetlenia Köhlera. Dostępne są także filtry do regulacji odwzorowania kolorów oraz urządzenie polaryzacyjne (wbudowany analizator i wyjmowany polaryzator). Źródło oświetlenia, aperturę oraz przysłony pola można wycentrować. Układ oświetlenia zawiera również urządzenie do obserwacji metodą ciemnego pola.

Stolik i mechanizm regulacji ostrości

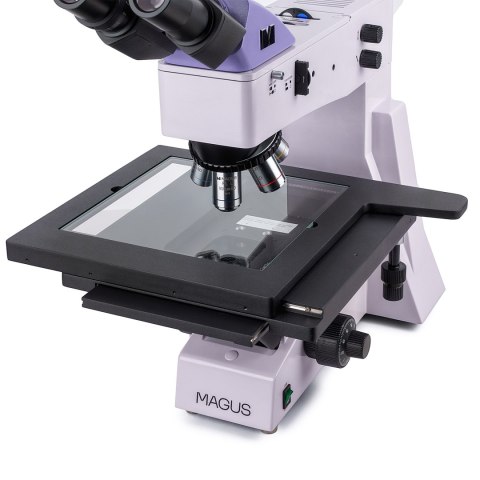

Specjalną cechą mikroskopu jest duży stolik o wymiarach 280x270 mm oraz o zakresie ruchu wynoszącym 204 mm wzdłuż osi X i Y. Ostrość reguluje się, obracając pokrętła regulacji zgrubnej i precyzyjnej. Wyróżniają się płynnym i niezawodnym działaniem, a zastosowana wartość skali precyzyjnej regulacji ostrości umożliwia dokładną pracę przy dużych powiększeniach. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła regulacji ostrości umieszczono w podstawie mikroskopu, dzięki czemu można przyjąć wygodną i zrelaksowaną pozycję. Można w ten sposób oprzeć dłonie na blacie stołu, zamiast trzymać je w powietrzu.

Akcesoria

Aby wykorzystać pełnię możliwości mikroskopu MAGUS Metal 650 BD, warto zakupić dodatkowe akcesoria: okulary, obiektywy o dużej odległości roboczej do obserwacji metodą jasnego i ciemnego pola, preparaty kalibracyjne oraz kamery cyfrowe.

Najważniejsze właściwości:

  • Precyzyjna regulacja ostrości: wartość skali 0,7 µm; mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia
  • Duży stolik do łatwego obserwowania długich i szerokich obiektów, duży zakres ruchu stolika wzdłuż dwóch osi
  • Planarno-achromatyczny układ optyczny, głowica trójokularowa z kostką światłodzielną 100:0 i 0:100, trzecia tuba do montażu kamery
  • Źródło oświetlenia, przysłony aperturowa i pola z możliwością centrowania, regulacja oświetlenia Köhlera, urządzenie do polaryzacji, zestaw kolorowych filtrów, techniki obserwacji mikroskopowych metodą ciemnego pola
  • Źródło oświetlenia - żarówka halogenowa 50 W z zasilaniem 220 V i regulacją jasności
  • Opcjonalne akcesoria

Zawartość zestawu:

  • Podstawa z gniazdem zasilania, oświetacz światłem odbitym, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
  • Głowica trójokularowa
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD 0,8 mm
  • Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
  • Adapter z mocowaniem typu C, 1x
  • Klucz imbusowy
  • Przewód zasilający
  • Osłona przeciwkurzowa
  • Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

  • Okular 10x/22 mm ze skalą
  • Okular 12,5x/14 mm (2 szt.)
  • Okular 15x/15 mm (2 szt.)
  • Okular 20x/12 mm (2 szt.)
  • Okular 25x/9 mm (2 szt.)
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD 1,9 mm
  • Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD 0,4 mm
  • Kamera cyfrowa
  • Preparat kalibracyjny
<table><tbody><tr><td>Marka</td><td>MAGUS</td></tr><tr><td>Gwarancja, lata</td><td>5</td></tr><tr><td>EAN</td><td>5905555018416</td></tr><tr><td>Rozmiar opakowania (dł. x szer. x gł.), cm</td><td>58.7x49.2x60.5</td></tr><tr><td>Masa przesyłki, kg</td><td>21</td></tr><tr><td>Głowica</td><td>trójokularowa</td></tr><tr><td>Soczewki obiektywowe</td><td>planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; odległość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (suchy))</td></tr><tr><td>Rewolwer</td><td>5 obiektywów</td></tr><tr><td>Odległość robocza, mm</td><td>9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)</td></tr><tr><td>Rozstaw okularów, mm</td><td>48 — 75</td></tr><tr><td>Stolik, mm</td><td>280x270</td></tr><tr><td>Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm</td><td>204/204</td></tr><tr><td>Regulacja dioptrii okularu, dioptrii</td><td>±5 (w lewej tubie)</td></tr><tr><td>Diafragma</td><td>wbudowana aperturowa i pola</td></tr><tr><td>Regulacja ostrości</td><td>współosiowy, zgrubna regulacja ostrości (30 mm, 13,1 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,0007 mm)</td></tr><tr><td>Regulacja jasności</td><td>yes</td></tr><tr><td>Kąt nachylenia głowicy</td><td>30 °</td></tr><tr><td>Powiększenie</td><td>od 800x do 1280x</td></tr><tr><td>Zakres temperatur, °C</td><td>5 — 35</td></tr><tr><td>Poziom trudności składania i montażu</td><td>skomplikowane</td></tr><tr><td>Umiejscowienie źródła oświetlenia</td><td>górne</td></tr><tr><td>Średnica tubusu okularu, mm</td><td>30</td></tr><tr><td>Typ źródła oświetlenia</td><td>12 V/50W</td></tr><tr><td>Typ</td><td>lekki/optyczny, metalurgiczny</td></tr><tr><td>Głowica</td><td>Siedentopf</td></tr><tr><td>Powiększenie, x</td><td>50-800 w konfiguracji podstawowej (*opcjonalnie: 50-1000/1250/1500/2000/2500)</td></tr><tr><td>Okulary</td><td>10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9)</td></tr><tr><td>Stolik, mm</td><td>dwuosiowy, mechaniczny</td></tr><tr><td>Oświetlenie</td><td>halogenowe</td></tr><tr><td>Zasilanie</td><td>220±22 V, 50 Hz, zasilanie sieciowe AC</td></tr><tr><td>Filtry</td><td>światła zielonego, niebieskiego, żółtego, matowy</td></tr><tr><td>Dodatkowe cechy</td><td>wbudowany analizator i wyjmowany polaryzator, urządzenie ciemnego pola</td></tr><tr><td>Poziom zaawansowania</td><td>doświadczeni użytkownicy, profesjonaliści</td></tr><tr><td>Zastosowanie</td><td>metalurgiczny </td></tr><tr><td>Metoda badania</td><td>jasnego pola, ciemne pole, polaryzacja</td></tr><tr><td>Pokrowiec/futerał/torba w zestawie</td><td>osłona przeciwkurzowa</td></tr></tbody></table>
