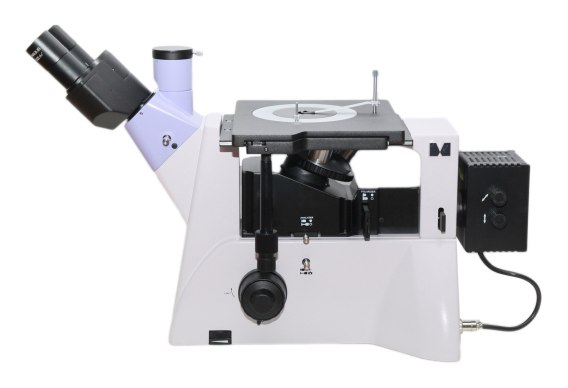

Odwrócony mikroskop metalurgiczny MAGUS Metal V700 BD

MAGUS Metal V700 BD to odwrócony mikroskop metalurgiczny - miskę rewolwerową umieszczono pod preparatem, a do obserwacji używa się światła odbitego. Dostępne techniki obserwacji mikroskopowych: jasne pole, ciemne pole i światło spolaryzowane. Mikroskop służy do badania metali, stopów, półprzewodników oraz innych nieprzezroczystych preparatów o dużych rozmiarach i masie do 2 kg. Jest szeroko stosowany w zakładach przemysłowych, fabrykach oraz laboratoriach kontroli jakości, a także na uniwersytetach i w centrach badawczych.

Układ optyczny

Głowicę mikroskopu można zamontować w standardowym położeniu lub obrócić ją o 180°. Istnieje możliwość zamontowania cyfrowej kamery i monitora: trzecia tuba jest umieszczona w głowicy mikroskopu, a gniazdo boczne kamery na jego korpusie. W obu lokalizacjach dostępna jest kostka światłodzieląca: 80:20 dla głowicy mikroskopu oraz 100:0 i 0:100 dla korpusu.

Miska rewolwerowa na 5 obiektywów jest zlokalizowana pod badanym preparatem. Ma ona 4 gniazda do zamontowania obiektywów dołączonych do zestawu i jedno gniazdo na dodatkowy obiektyw. Wszystkie obiektywy do tego mikroskopu mają oznaczenie BD, co oznacza, że zostały opracowane specjalnie do prowadzenia obserwacji metodami jasnego i ciemnego pola oraz mają dużą odległość roboczą.

Oświetlenie

Źródło oświetlenia: Żarówka halogenowa 50 W. Światło o ciepłej barwie ogranicza zmęczenie oczu i jest idealne do wielogodzinnej pracy z mikroskopem. Ze względu na oświetlenie o dużej mocy obrazy uzyskiwane za pomocą dowolnej metody badawczej i przy użyciu dowolnego obiektywu są bardzo wyraźne i szczegółowe. Źródło oświetlenia można wycentrować względem trzech osi, a ponadto istnieje możliwości ustawienia oświetlenia Köhlera za pomocą przysłon aperturowej i pola. Układ oświetlenia ze źródłem światła odbitego zawiera również urządzenie do polaryzacji i urządzenie do ciemnego pola.

Stolik i mechanizm regulacji ostrości

Stolik ma okrągłą, obracaną płytkę stolika na środku. W zależności od zastosowania można używać różnych płytek: różnią się one średnicą otworu - 10 mm, 20 mm lub 30 mm. Po umieszczeniu preparatu na stoliku mocuje się go przy użyciu uchwytu. Preparat porusza się wraz ze stolikiem w dwóch kierunkach: wzdłuż osi X lub Y. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej (ma ono pokrętło blokady i regulacji napięcia) oraz pokrętło regulacji precyzyjnej. Pokrętła są umieszczone po obu stronach mikroskopu w taki sposób, aby podczas używania mikroskopu można było oprzeć ręce na blacie stołu bez konieczności trzymania ich w powietrzu.

Akcesoria

Wybierając dodatkowe akcesoria, można poszerzyć możliwości mikroskopu MAGUS Metal V700 BD. Akcesoria obejmują okulary, obiektywy ciemnego i jasnego pola o dużej odległości roboczej, cyfrowe kamery i preparaty kalibracyjne.

Najważniejsze właściwości:

• Stolik ma okrągłe płytki z otworami 10 mm, 20 mm i 30 mm; jest odpowiedni do badania ciężkich i dużych preparatów
• Obserwacje metodami jasnego pola, ciemnego pola oraz w świetle polaryzowanym
• Możliwość obrotu głowicy mikroskopu o 180° podczas montażu
• Dwie opcje montażu monitora i cyfrowej kamery: trzecia tuba i gniazdo boczne kamery, kostka światłodzieląca: 100:0 i 0:100 na korpusie i 80:20 na głowicy trójokularowej
• Halogenowe źródło oświetlenia o dużej mocy (50 W) do wygodnych obserwacji metodą ciemnego pola, regulacja jasności, ustawienie oświetlenia Köhlera, filtry kolorowe oraz źródło oświetlenia z możliwością wycentrowania wzdłuż trzech osi
• Opcjonalne akcesoria poszerzające możliwości mikroskopu

Zawartość zestawu:

• Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
• Kamera cyfrowa
• Preparat kalibracyjny
